BTE
Brennereitemperaturerfassung
Beim Brennen von Edelbränden spielt die Temperatur eine sehr wichtige Rolle.
Doch gerade in diesem Punkt sind die in der Brennerei eingebauten Thermometer oft zu ungenau.

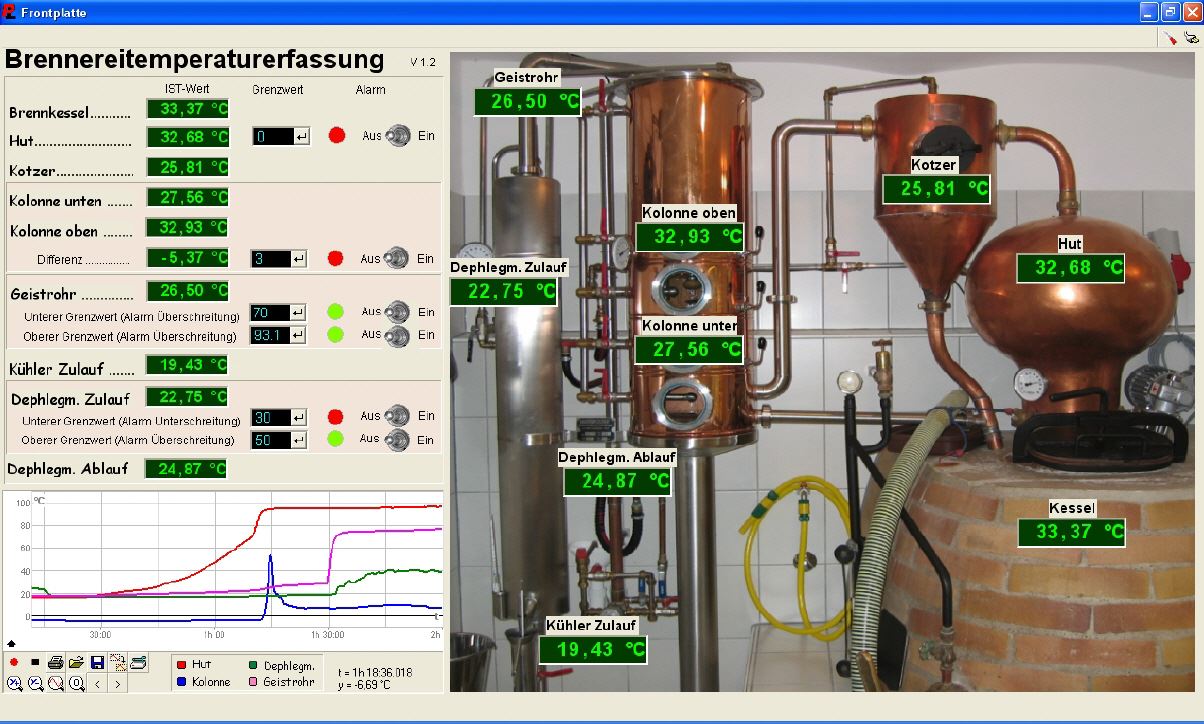

Mit der Brennereitemperaturerfassung lassen sich an allen beliebigen Stellen mittels Edelstahltemperaturfühler die Temperaturen erfassen und aufzeichnen.
Die so erstellten Messkurven lassen sich anschließend zur Dokumentation problemlos abspeichern und jederzeit wieder laden.
Um keine Temperaturschwelle zu verpassen, z. B. wegen Arbeiten im Außenbereich, lassen sich verschiedene Alarme individuell einstellen und aktivieren.
Diese Alarme können zusätzlich mit Textmeldungen ergänzt werden. Damit wird es ungeübten Personen erleichtert die Brennerei zu bedienen.
So wird es nicht mehr passieren, dass ein Brand schon anläuft, ohne dass es bemerkt wird.
Auch der Übergang von Vor- zu Mittellauf bzw. von Mittel- zu Nachlauf kann über die Temperatur im Geistrohr bzw. über die Differenztemperatur von unterem zu oberem Kolonnenboden erfasst werden (ggf. mit Alarmauslösung).
Sehr wichtige Temperaturen beim Brennen sind:
- Temperatur im Hut (damit man frühzeitig erkennt, wann die Feuerung reduziert werden muss)
- Dephlegmator-Temperatur bzw. Dephlegmatorzulauf-Temperatur
- Temperaturdifferenz von unterem zu oberem Kolonnenboden
- Temperatur im Geistrohr (zur Unterscheidung von Vor-, Mittel- und Nachlauf )
- Kühler-Temperatur
Das Mess-System hat sich in meiner eigenen Brennerei seit Jahren bewährt und wurde stetig weiterentwickelt.

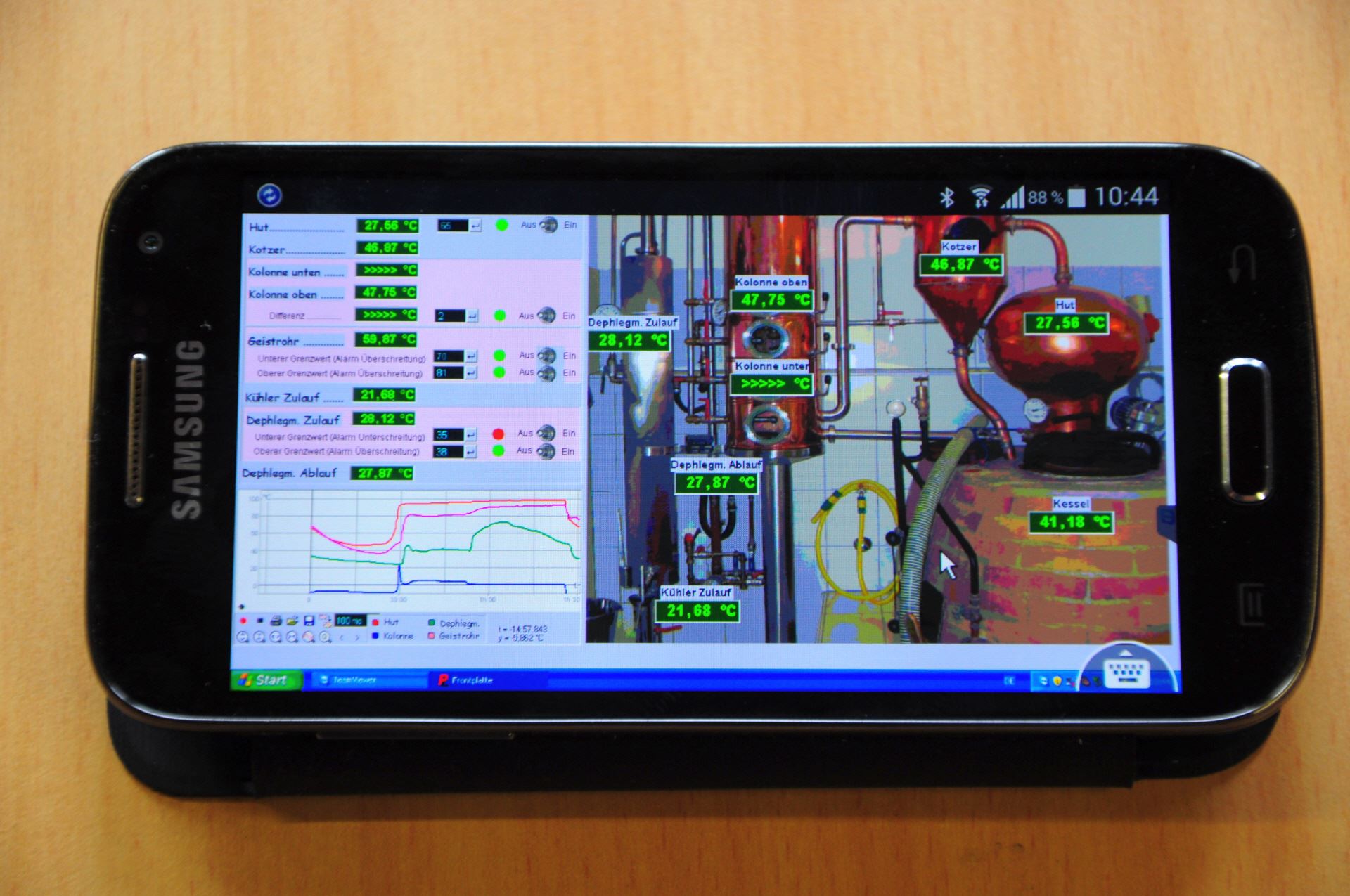

Falls Sie sich von der Brennerei entfernen müssen, können sie die Temperaturen der Brennerei auch von auf anderen PC (z.B. im Verkaufsarum, im Büro) sowie auch von einem Smartphone, iPhone und iPad betrachten.
Hierzu ist zusätzlich das Programm TeamViewer erforderlich (für Privatanwender kostenlos).
Technische Daten
Die perfekte Lösung für alle Brennereigrößen und jeden Brennereigerätetyp
Einbau in Brennereien aller Hersteller jederzeit möglich
Aus der Praxis - für die Praxis ; Das System hat sich in eigener Brennerei jahrelang bewährt
Mess-System von deutschem Hersteller
Leistungsfähiges Mess- und Aufzeichnungssystem
Flexibel erweiterbar für bis zu 20 verschiedene Temperaturmesswerte
Messbereich von -55 bis +125°C
Genauigkeit (zwischen 0 und 70°C) +/- 0,5°K
Temperaturfühler können bis zu 80m verteilt angeschlossen werden
Edelstahl-Temperaturfühler zum Einschieben in vorhandene Thermometerhülsen
Edelstahl-Temperaturfühler zum Anlegen an die Verbindungsrohre (z.B. Dephlegmator-Zulaufrohr, Geistrohr)
Edelstahl-Temperaturfühler zum Einschrauben in die Brennerei (z.B. Hut, Kolonne, Dephlegmator, Kühler)
Übertragung zum Laptop/PC mit USB-Kabel bis 5m (10m) oder
Übertragung zum Laptop/PC mit RS232-Kabel bis 15m oder
Übertragung zum Laptop/PC über Funk (Bluetooth) bis 30m
Komplette Installation spritzwassergeschützt
Systemvoraussetzungen Laptop/PC: Win 2000, XP, Win7
Keine besondere Anforderung an die Hardware
Zollrechtlich genehmigt
Grundpaket
20 Kanal Temperatur-Messsystem mit integriertem Microcontroller
Verteiler-Platine für den Anschluss von max. 9 Temperaturfühler
4 Temperaturfühler 2m
Hitzebeständige Kabelbinder zum befestigen der Fühlerleitungen
Feuchtraum-Abzweiger (grau oder weiß) zur Aufnahme des Messsystems (mit eingebautem Ein-/Ausschalter)
Verbindungskabel 5m zum Laptop/PC
Erfassungs- und Auswerteprogramm BTE mit kundenspezifischem Brennereibild
Inbetriebnahme und ausführliche Einweisung vor Ort
Detailierte Anleitung in Papierform
Erweiterungen
Funk-Übertragung (Bluetooth) zum Laptop/PC
Weitere Temperaturfühler (Schraubfühler, Rohr-Anlegefühler)
Verteilerplatinen-Erweiterungssatz zum Anschluss von bis zu 20 Temperaturfühler
USB-Kabel Verlängerung
RS232-Kabel Verlängerung
Bluetooth-Empfänger (für Laptop/PC ohne eingebauten Empfänger)
Laptop (Neu oder gebraucht)
